適用范圍

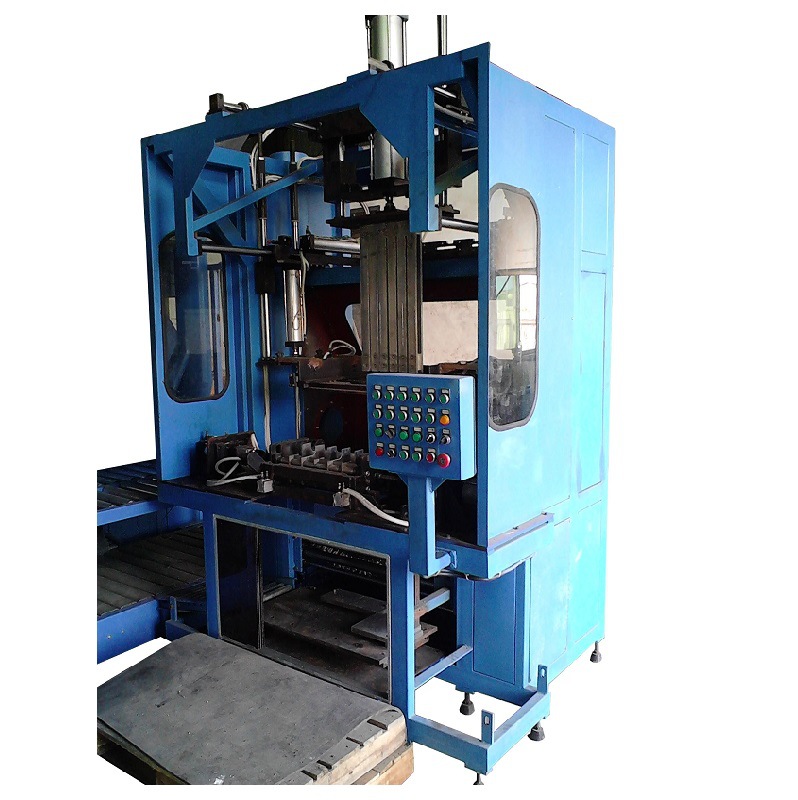

大密燒焊裝殼機主要用于12V65AH，12V100AH，12V150AH等大密電池的極群燒焊裝殼作業，變更生產系列時只需更換極群夾具稍做調整即可立即投入下系列的生產。

技術參數設定

最大電池尺寸：710mm*350mm*380mm（L*W*H）

機床中心高：1050mm

氣壓系統壓力：0.7MPa

電源：220V

機床外形尺寸（長×寬×高）：1750×1250×2900(mm)

機床重量（公斤）：1800公斤

系統的結構構成和工作原理

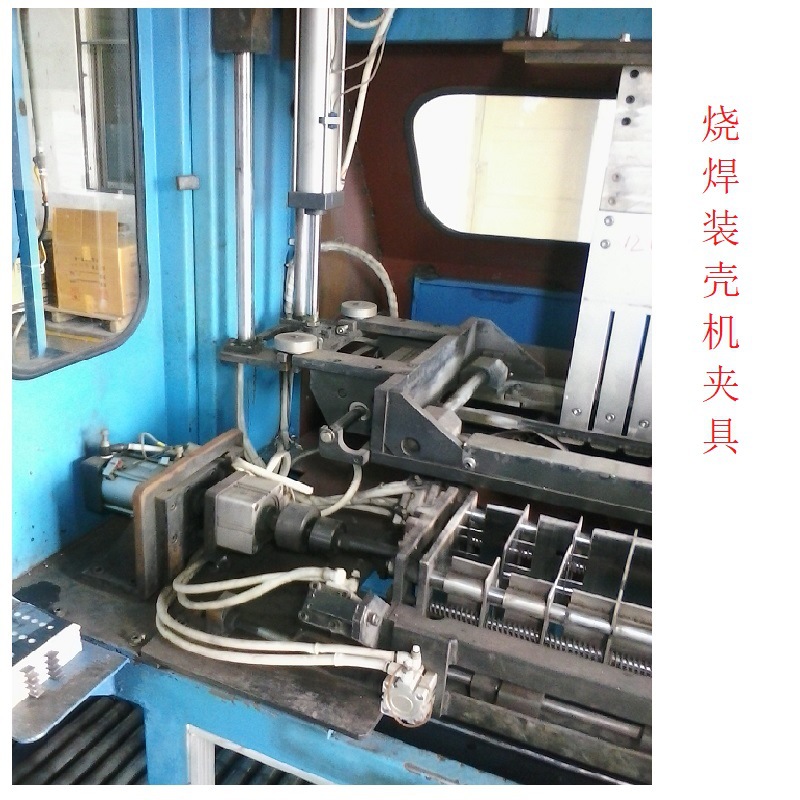

本設備由機架,極群夾具,夾具夾緊機構,梳板開合機構,梳板架前進,后退機構,壓頭上下機構,壓頭架前后運動機構,電池殼頂升機構,電池推出機構等組成,全氣動設計，清潔，環保，能耗低。

操作流程 ：開機→將極組放入夾具→自動/手動模式選擇→自動模式→自動夾緊,整理極群→梳板架自動推出,梳板架自動放下,梳板自動閉合→人工放零件,燒焊→完成后按裝殼指示→自動梳板打開,梳板架上升,梳板架退回→壓頭架自動伸出,壓頭下降同時頂升殼體上升將極群壓入殼中→壓頭架退回,頂升下降到位后,推桿將電池推出.

性能及特點

（1） 機架采用40*80型鋼精密焊接而成.

（2） 滑動件均采用直線軸承導桿結構。

（3） 單片機控制，性能具有高度的穩定可靠性?？垢蓴_能力強。系統具有自診斷功能，便于維修。

（4） 所有動力均采用氣缸驅動，足以保證獲得高的生產效率和靈活性。

（5） 所有滑架末端均設有緩沖,調整機構，保證定位可靠和穩定性。

（6） 氣路，電纜均設有防燒保護。

（7） 機床采用整機封閉罩殼，外觀美觀，可防止鉛塵飄落到床身外面，有利于工作環境的改善。

（8） 焊槍點火采用自動點火器，安全可靠,節省能源.
